Arbeitsprobe 03 · Entwurfsprojekt · 2022
Wohnen, später Bühne.
Bad Neuenahr-Ahrweiler: ein Quartier für den Wiederaufbau, anschließend ein Hotel mit Open-Air-Bühne.
- Leistungen

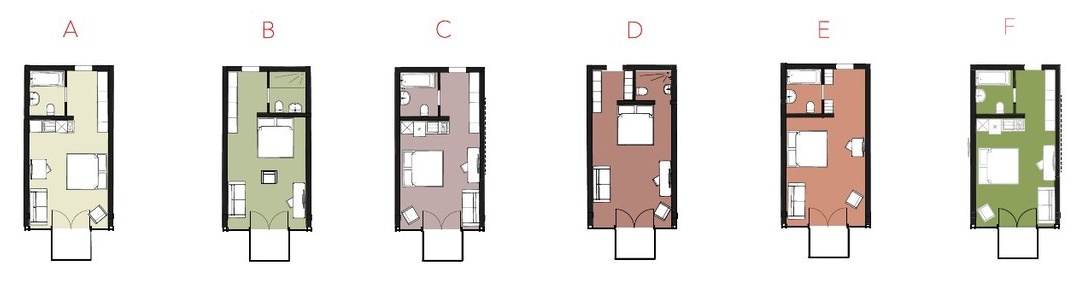

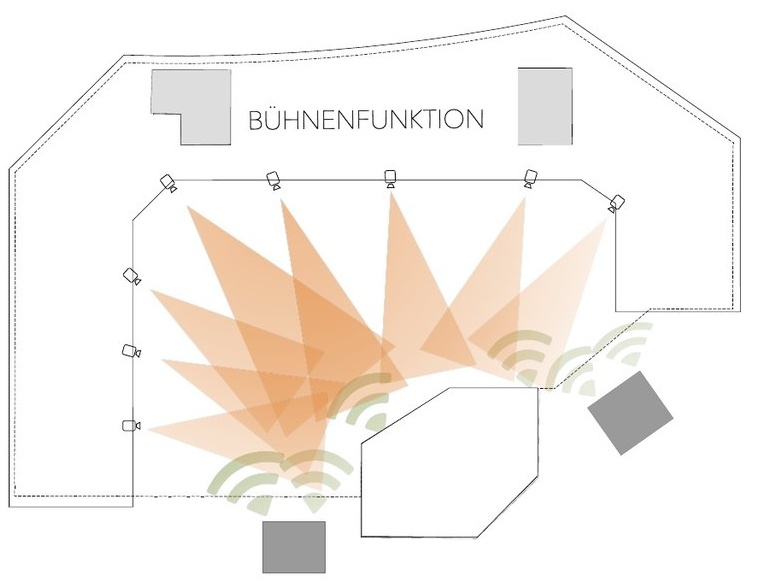

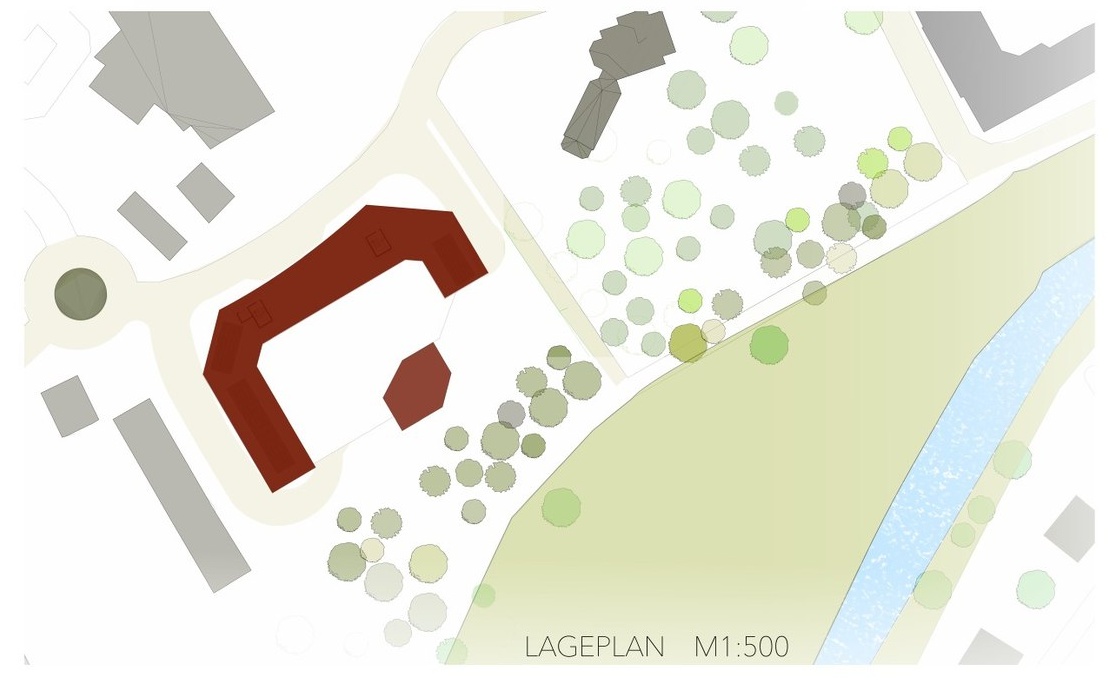

- Lageplan 1:500 · Grundrisse beider Nutzungsphasen, Schnitte und Ansichten 1:200 · Zimmertypen · Bühnenfunktion · Energiekonzept
- Werkzeuge
- ArchiCAD · Affinity Suite
01
Entwurf

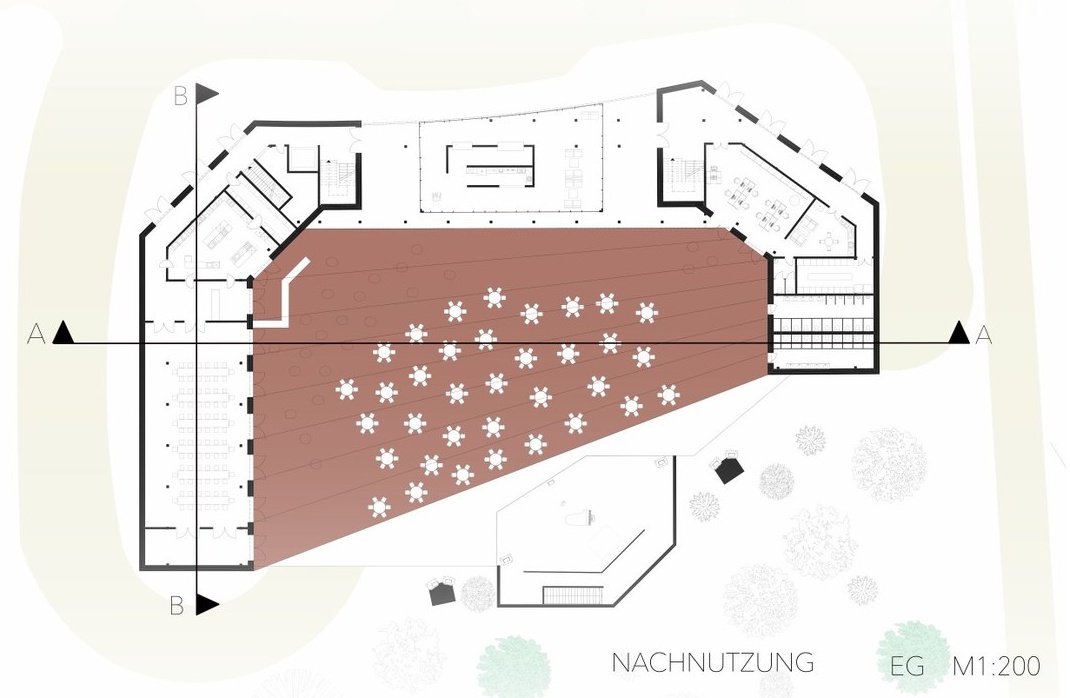

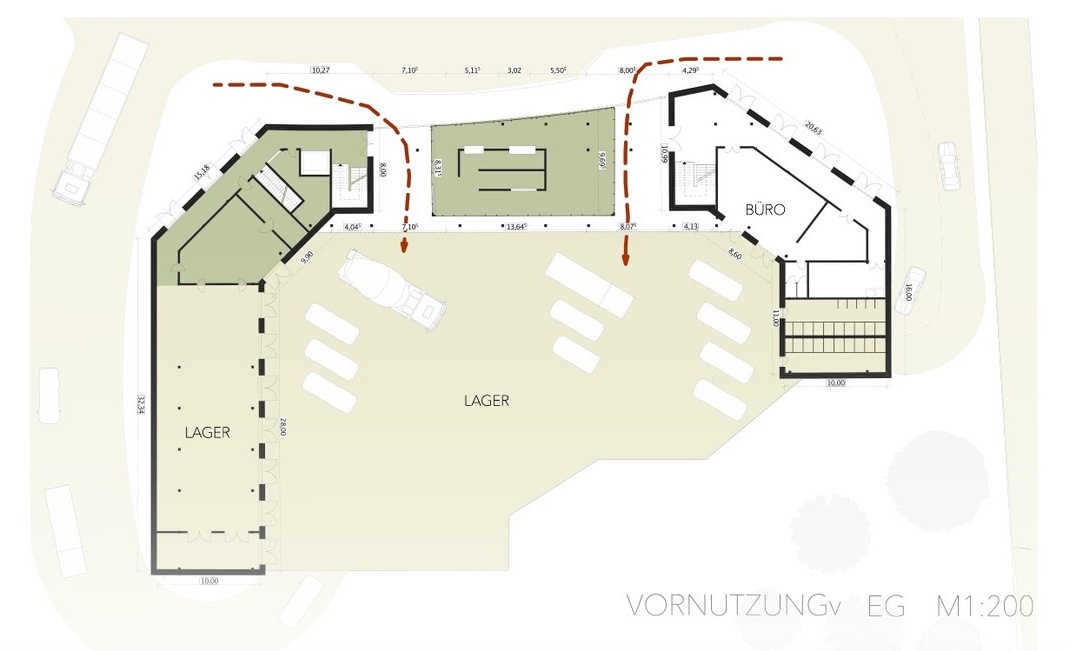

Der Entwurf verbindet zwei Nutzungen: zunächst 52 Wohneinheiten für Handwerker des Wiederaufbaus, anschließend Hotelzimmer. Der Hof wird vom Lager- und Geräteplatz zur Veranstaltungsfläche für bis zu 200 Besucher.
Der Baukörper folgt dem Straßenverlauf. Gemeinschaftsküchen und Aufenthaltsräume ergänzen die Wohneinheiten; eine Dachterrasse und eine Tiefgarage gehören zum Raumprogramm.
02
Nutzungswechsel

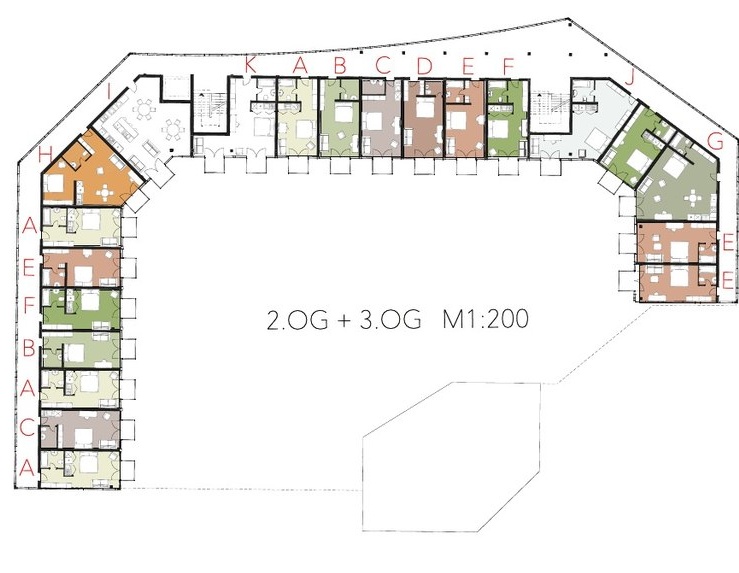

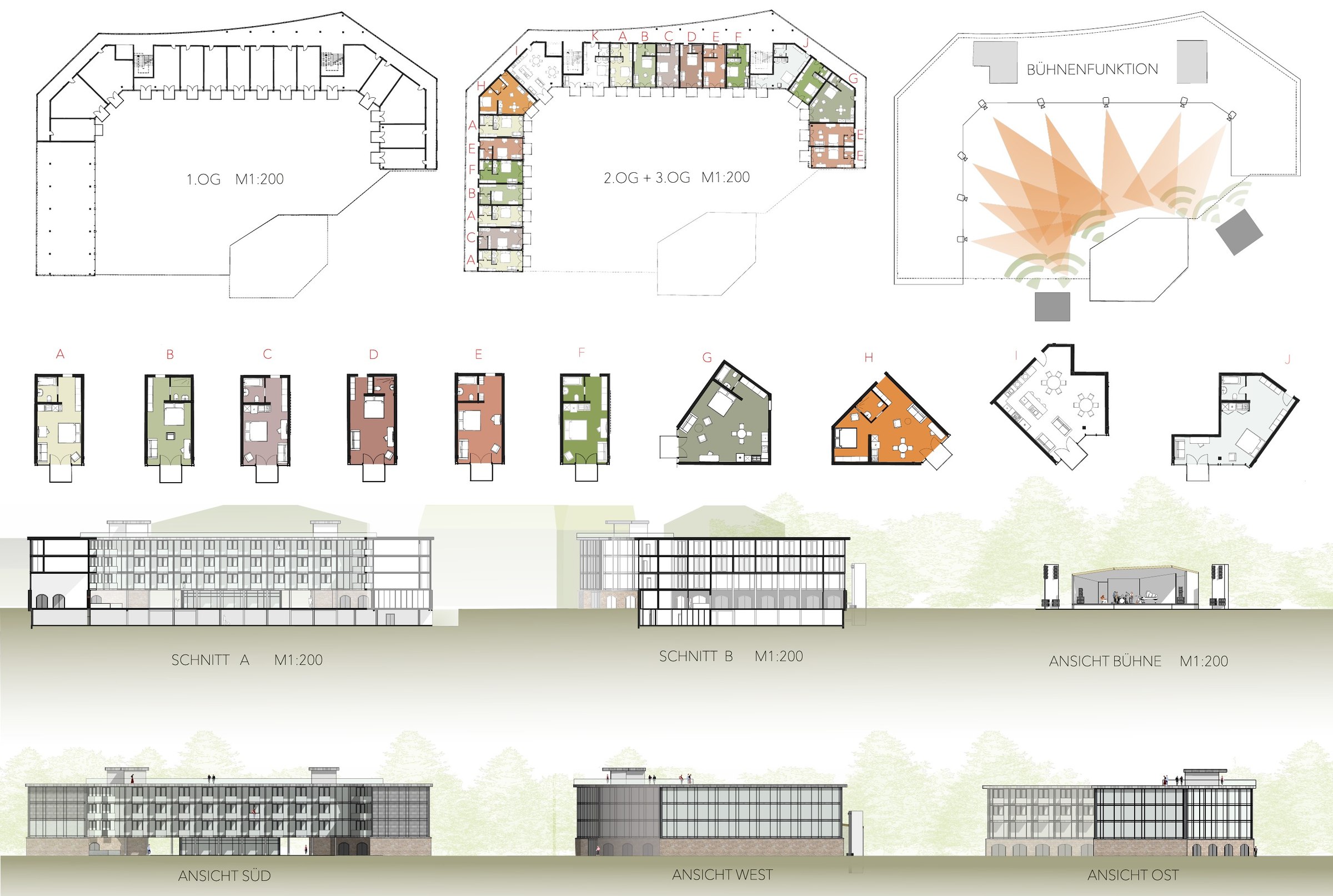

03Grundriss &
Grundriss &

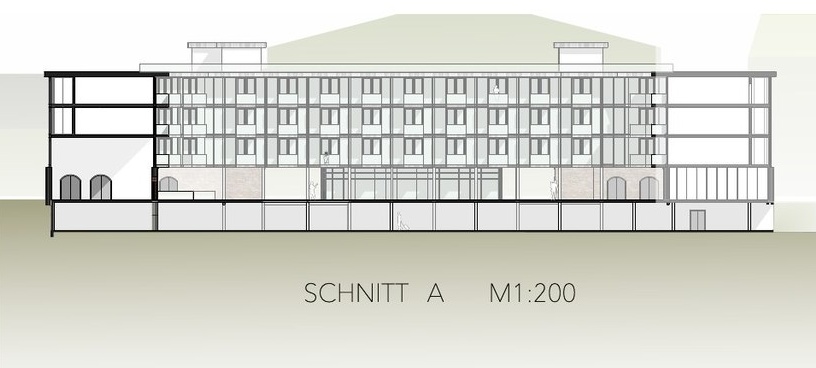

Schnitt
04

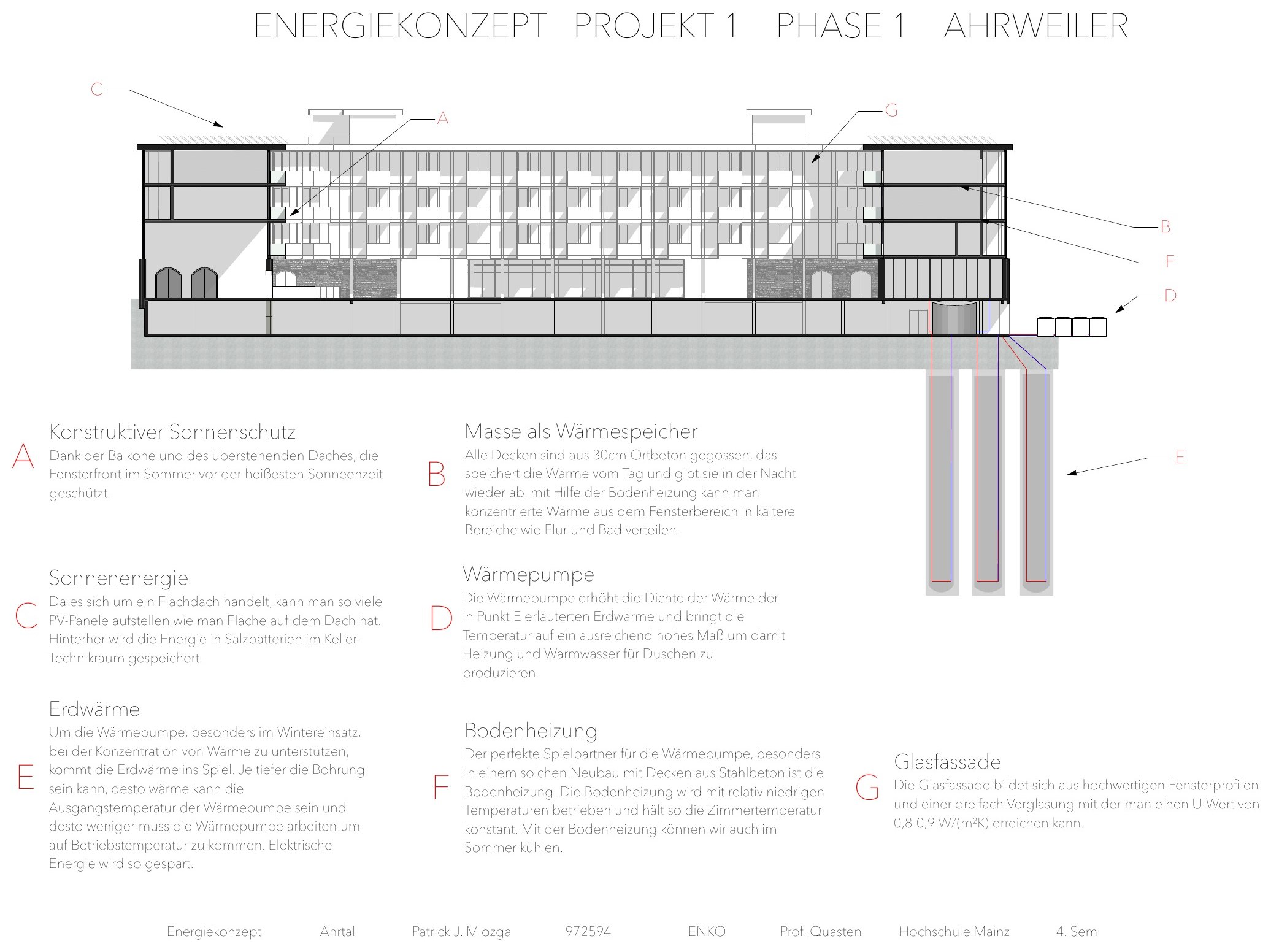

Energie
A / B Balkone und Dachüberstand als Sonnenschutz; Betondecken als Wärmespeicher.
C Photovoltaik auf dem Flachdach, Speicherung in Salzbatterien.
D / E / F Wärmepumpe und Erdwärme, Bodenheizung auch zur Kühlung.
G Glasfassade mit Dreifachverglasung.
05

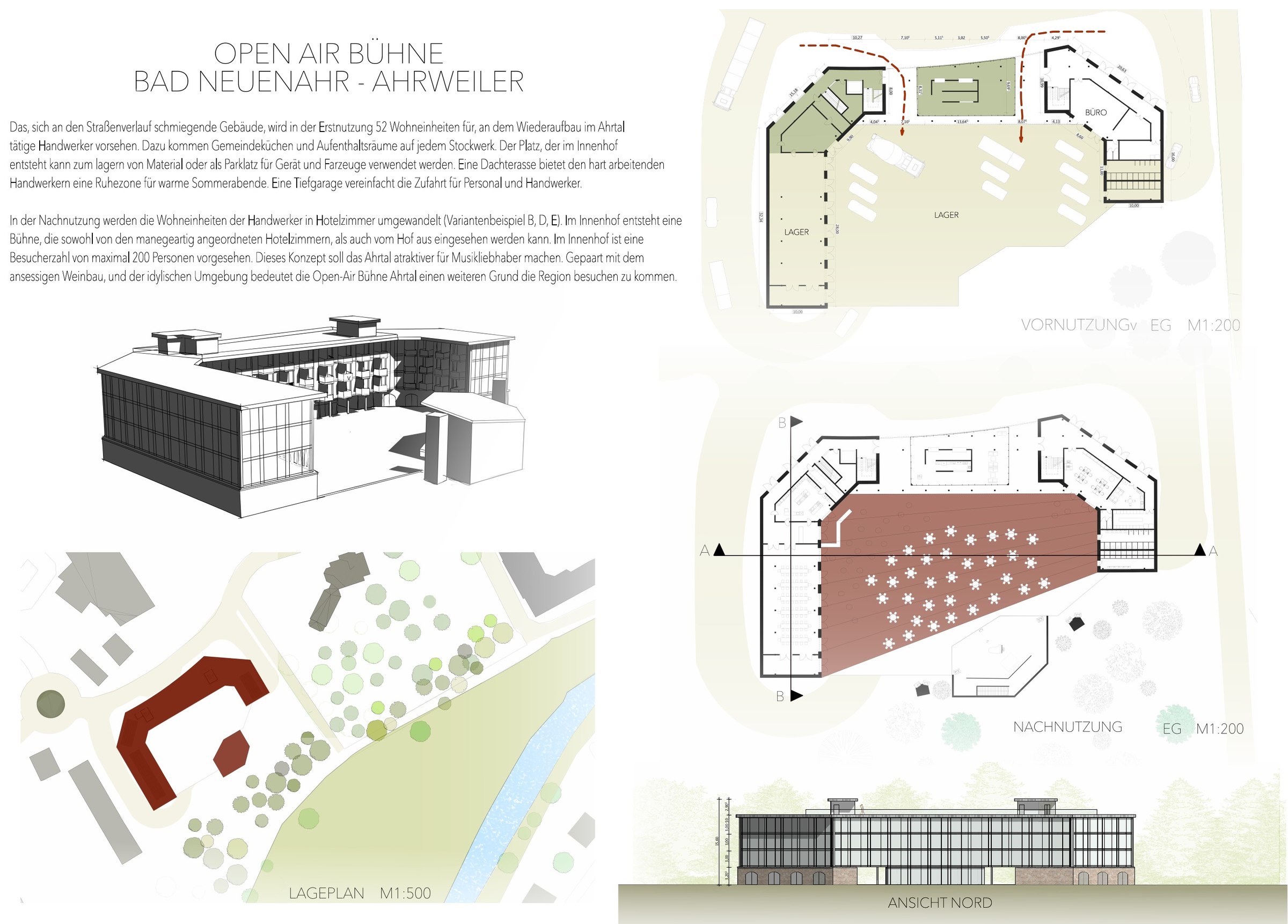

Originalabgabe
Vollständige Abgabeblätter ansehen
