Wohnhaus HENRI JETTE
Zwei Doppelhaushälften, durchgearbeitet vom Lageplan bis zur Schraube – Entwurf und Konstruktion in einem Projekt.
- Bearbeitung
- Einzelarbeit
- Leistungen
- Lageplan · Grundrisse · Schnitte · Ansichten · Fassadenplan 1:20 · Details 1:5 · zwei Modelle
- Werkzeuge
- ArchiCAD · Modellbau von Hand
Aufgabe
Im Modul Entwurf 3 / Konstruktion 3 war ein Wohnhaus nicht nur zu entwerfen, sondern konstruktiv durchzuarbeiten – dasselbe Haus vom Städtebau bis ins Detail. Entstanden sind zwei Doppelhaushälften: gegeneinander versetzt, jede mit eigenem Zugang, eigener Treppe und eigenen Nebenräumen. Der Baukörper staffelt drei Geschosse in den Hang, die Fassade wechselt zwischen geschlossener Lattung und großen Öffnungen zum Garten.

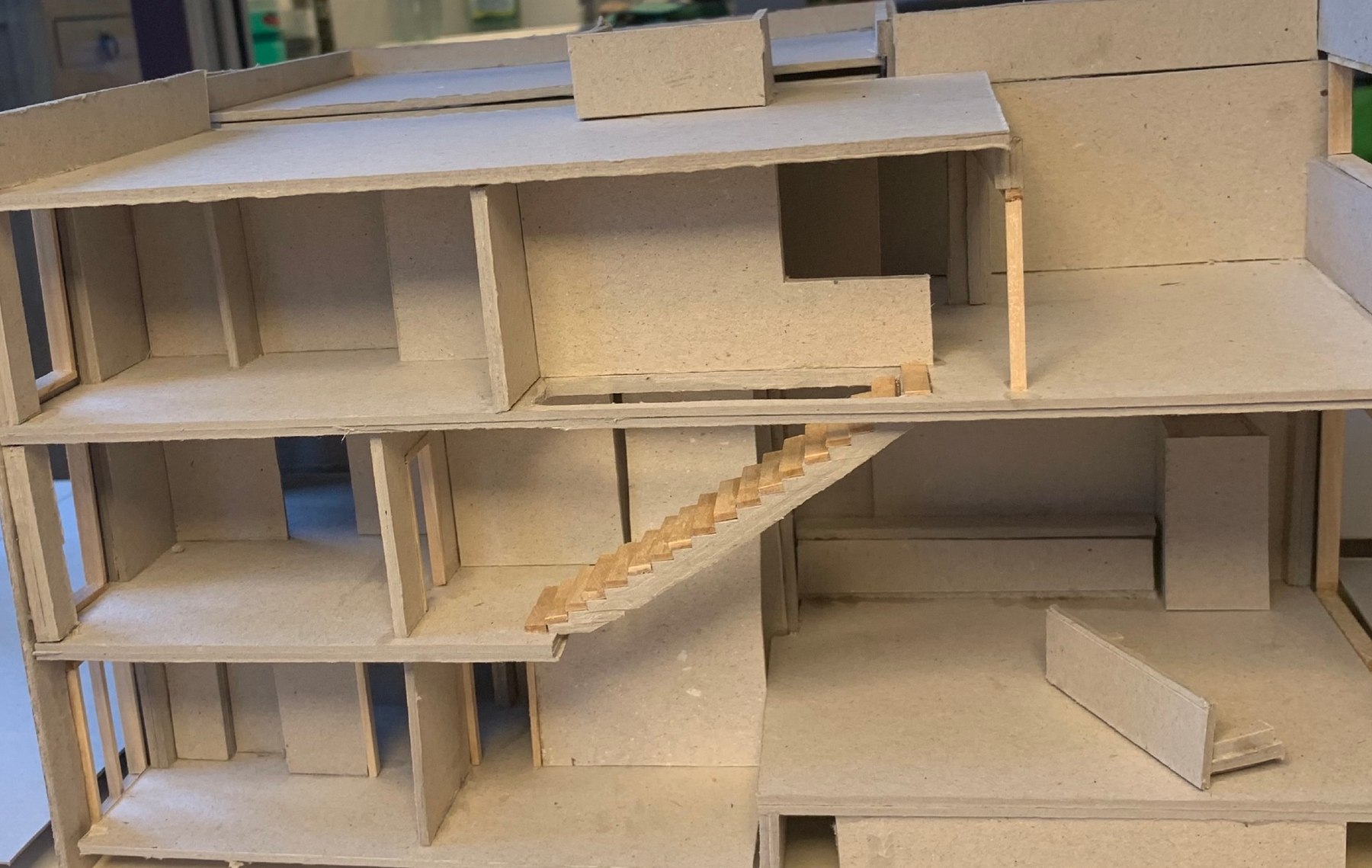

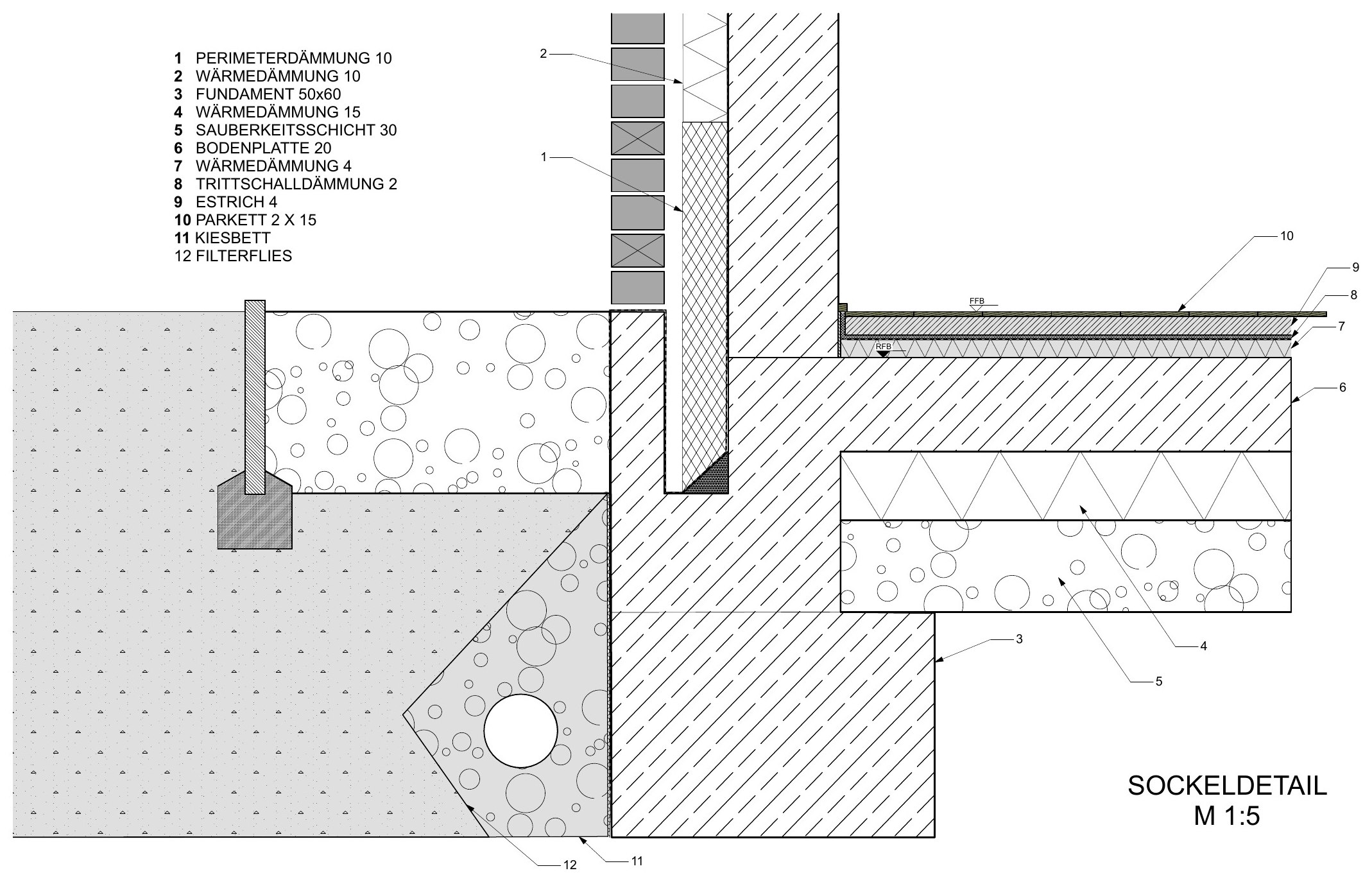

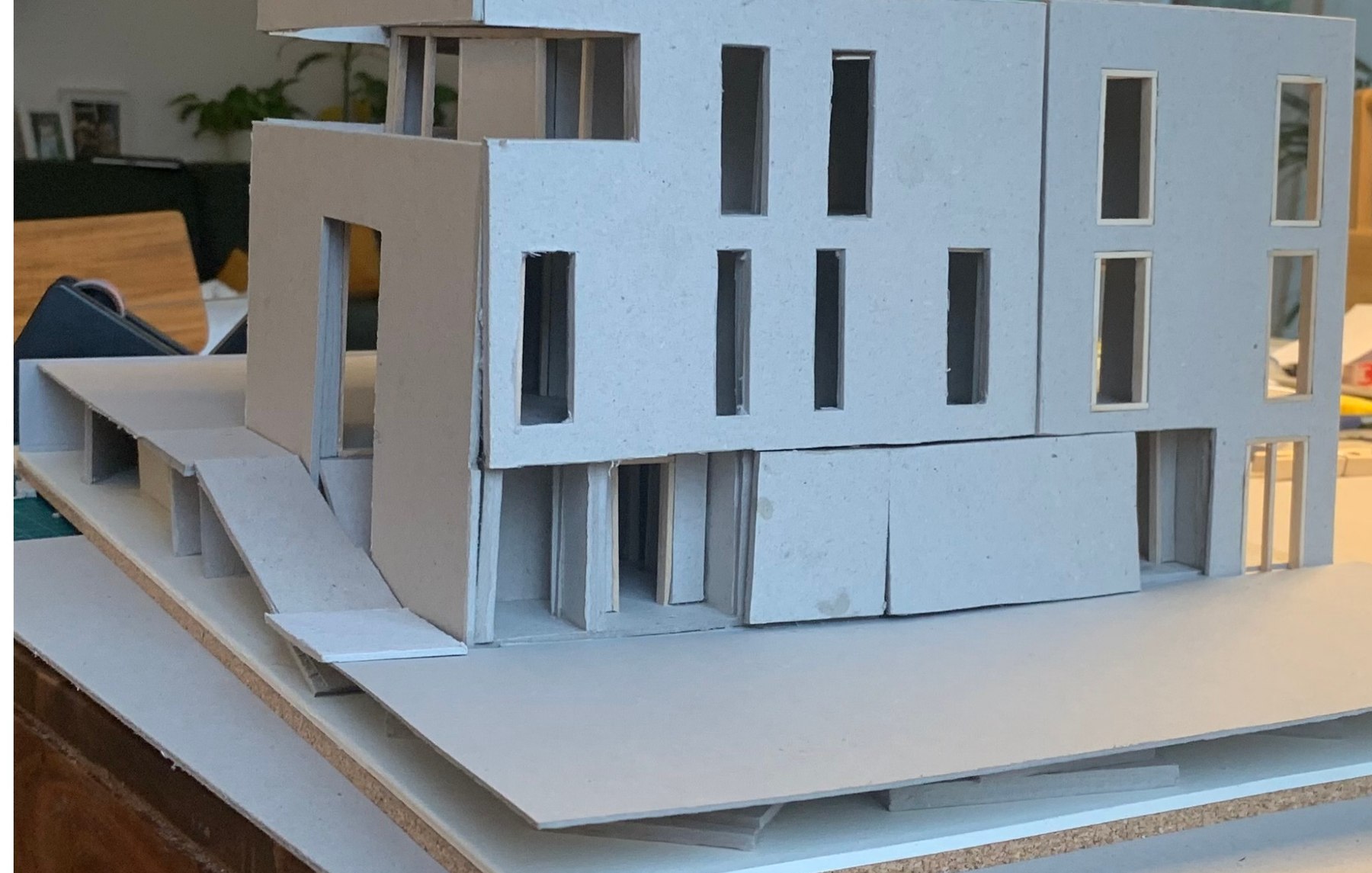

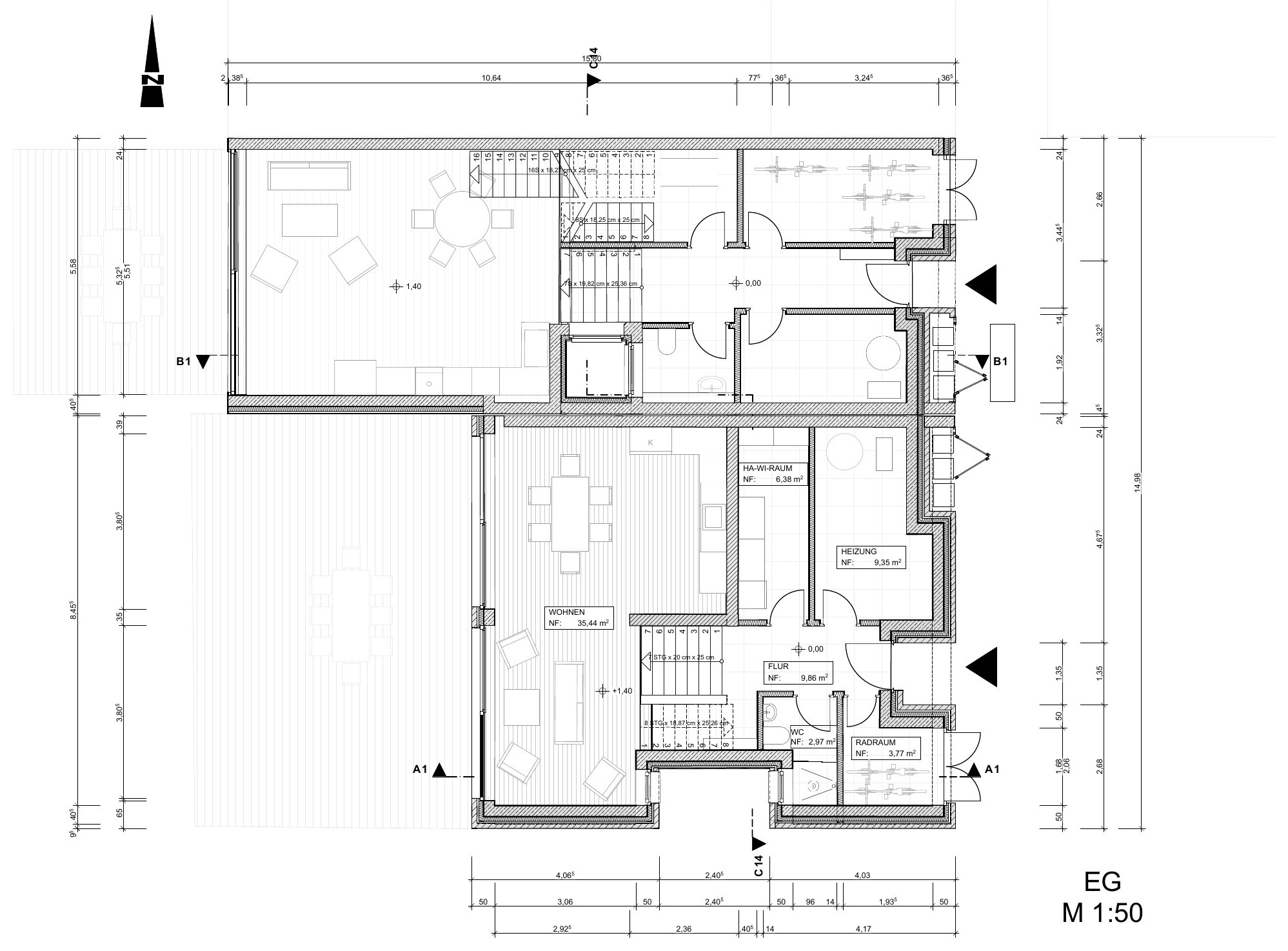

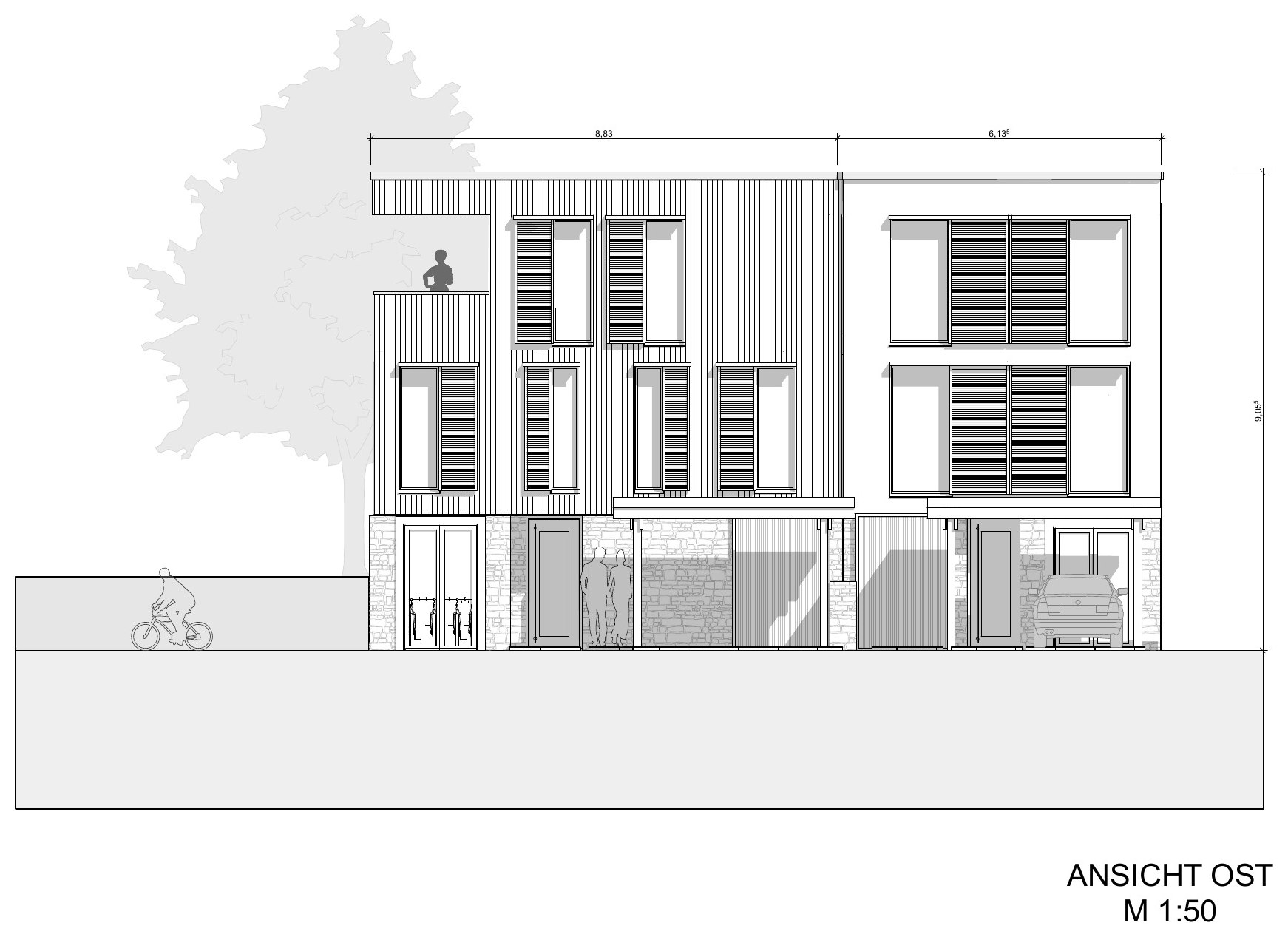

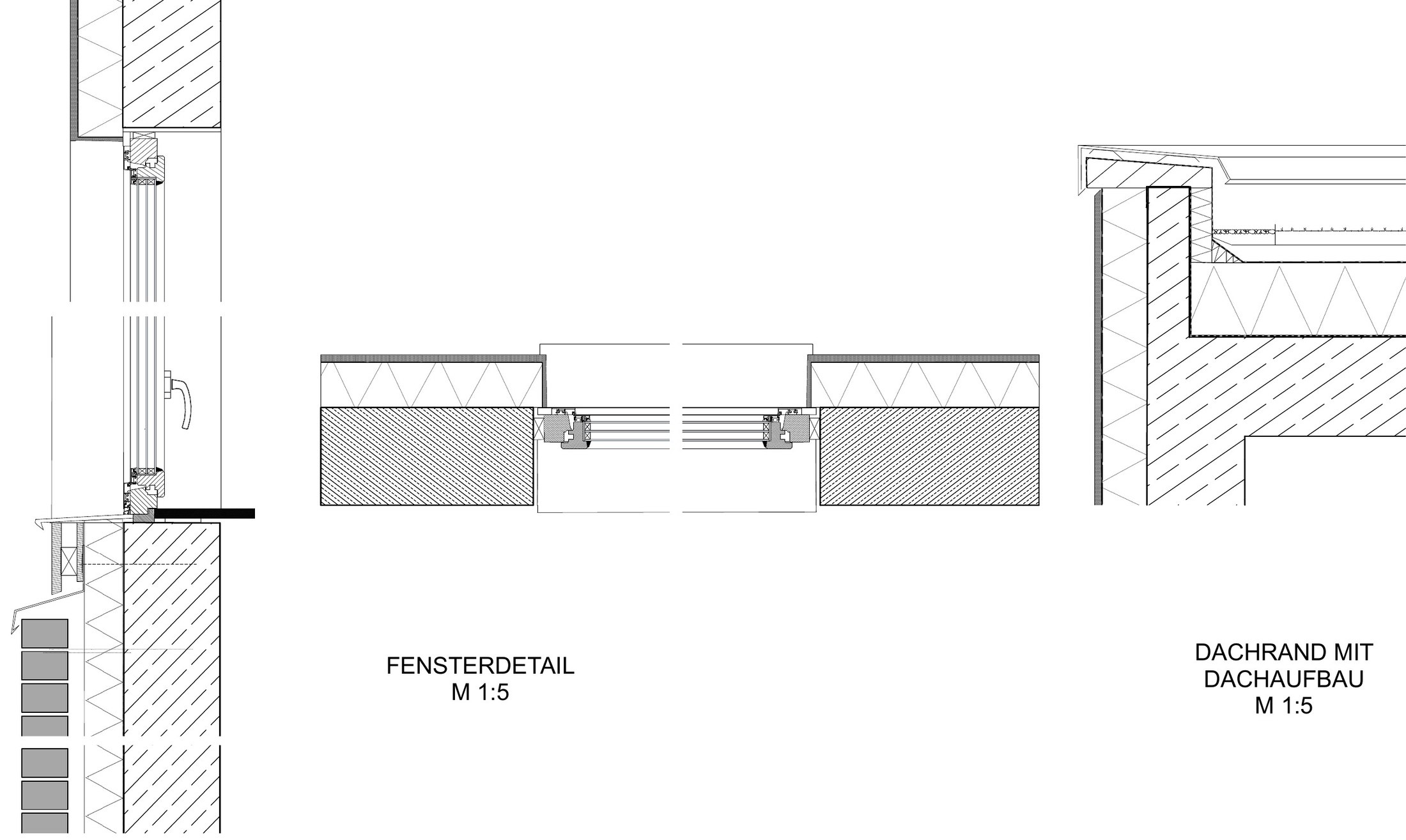

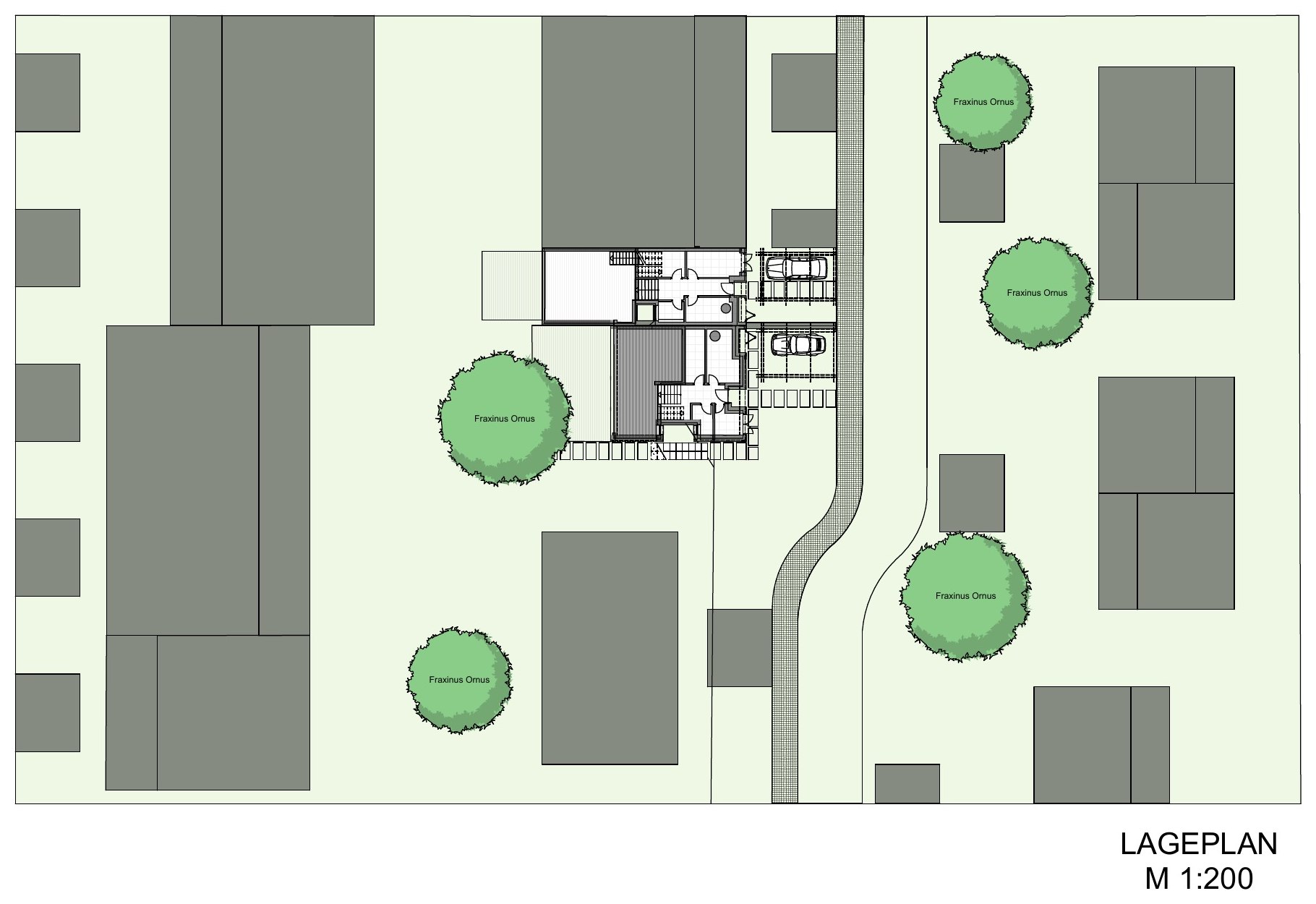

Die Abgabe reicht vom Lageplan über Grundrisse, drei Schnitte und vier Ansichten bis zu den Details im Maßstab 1:5: Fensteranschluss, Sockel, Dachrand, Terrassenaustritt und Treppe. Zwei Arbeitsmodelle – ein Schnittmodell und ein Außenmodell – prüfen Raum und Fügung.
Projektdaten
- Art
- Studienarbeit, Hochschule Mainz · Entwurf 3 / Konstruktion 3
- Aufgabe
- Zwei Doppelhaushälften, Entwurf mit konstruktiver Durcharbeitung
- Bearbeitung
- Einzelarbeit
- Betreuung
- Prof. Löffelhardt · Prof. Braun
- Zeitraum
- Sommersemester 2021
- Leistungen
- Lageplan · Grundrisse · Schnitte · Ansichten · Fassadenplan 1:20 · Details 1:5 · zwei Modelle
- Werkzeuge
- ArchiCAD · Modellbau von Hand
Der Entwurf
Die Konstruktion

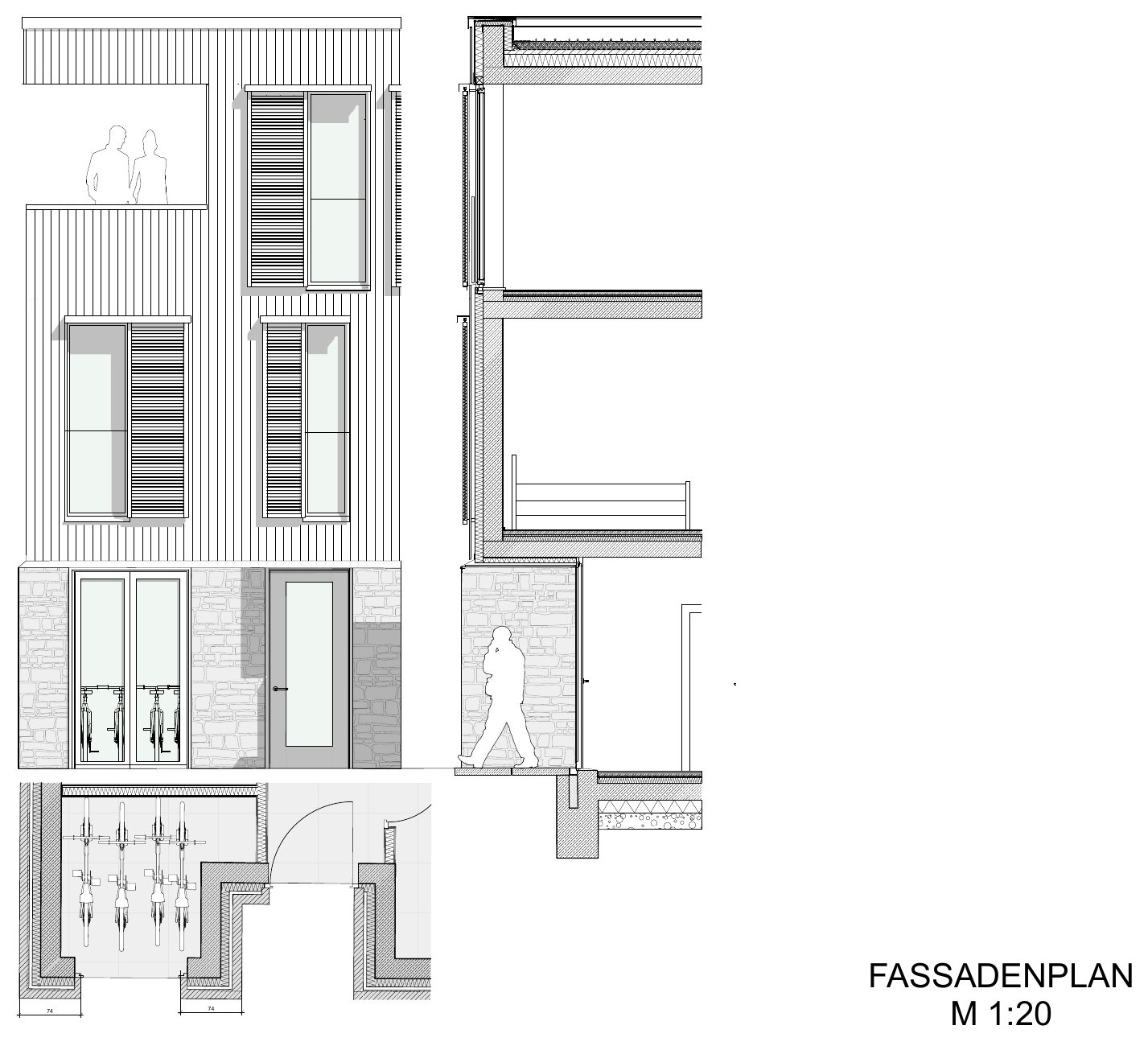

Vom Fassadenplan im Maßstab 1:20 bis zu den Anschlüssen im Maßstab 1:5 – jedes Detail gehört zu diesem Haus, keines ist aus einem Katalog übernommen.
Modelle
